介紹:

SWP-LCD-NLQ熱量積算無紙記錄儀集流量/ 熱量積算與記錄于一體,是一種智能化的多功能二次儀表,適合對熱水的熱量進行過程監(jiān)測,總量累積。
一、儀表特點:
1、豐富的熱量積算軟件。
2、強化管理的防盜及防掉電記錄功能。
3、可接3路被測信號,滿足溫度補償、壓力定值補償、溫壓全補償?shù)姆e算要求。

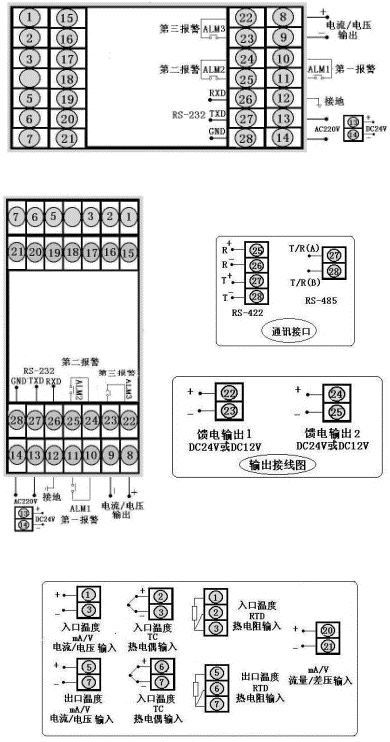

二、儀表外形及接線圖(以下為基本配線,特殊訂貨請參考隨機接線圖)
|
型號 |
SWP-LCD-NLQ系列 |
接 線 圖 |
|
儀表
外形 |
儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g |
![]() |
|
儀表
外形 |
儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g |
三、SWP-LCD-LQ儀表型譜表
|
型 號 |
代 碼 |
說 明 | |||||||||||||
|
SWP -LCD-N |
□□□□ □□-□ □- □ □ □- □ □ □-□□-□- □ |
新一代大屏幕帶背光液晶顯示儀表 | |||||||||||||
|
儀表功能 |
LQ |
|
|
|
|
|
|
|
|
|
|
|
|
不記錄 | |
|
LQR |
|
|
|
|
|
|
|
|
|
|
|
|
|
記錄 | |
|
外形尺寸 |
8 |
|
|
|
|
|
|
||||||||
